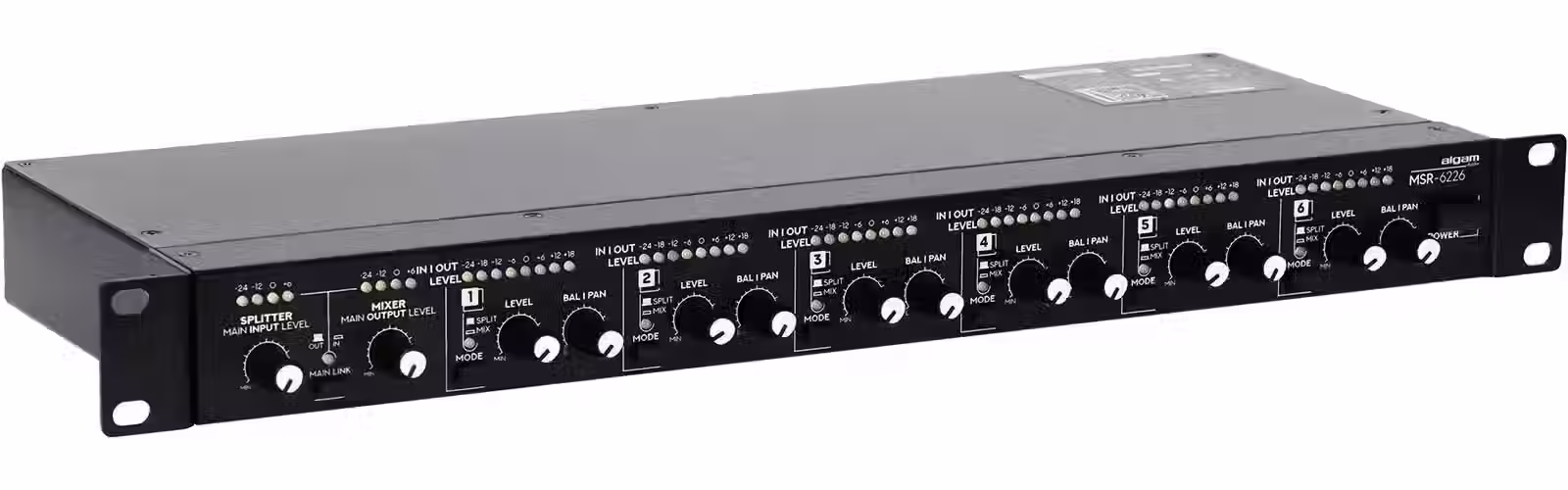

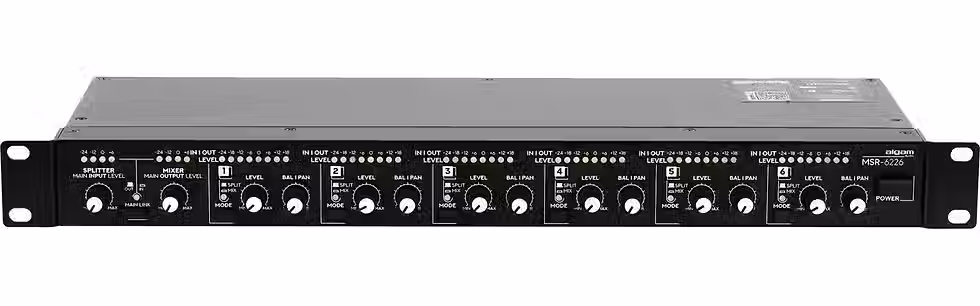

L'essentiel à savoir sur le mixeur/splitter audio MSR 6226
Deux appareils en un : fonctionnement au choix en mixeur 6-en-2 ou en splitter 2-en-6, idéal en installation et en sonorisation.
Routage flexible par voie : chaque canal peut être basculé indépendamment en mode mixage ou splittage depuis la façade.
Connectique pensée pro : XLR sur les voies 1 à 4, Jack 6.35mm TRS symétrique sur les voies 5 et 6, plus une entrée/sortie Main stéréo XLR.
Format rack 19 pouces robuste : châssis métal, faible encombrement, parfaitement adapté aux baies techniques et aux installations fixes.
Un outil d'installation inspiré des besoins terrain : polyvalence et gain de place
Conçu pour les applications d'installation, le MSR 6226 répond à une problématique très concrète : gérer, additionner ou distribuer des signaux audio sans multiplier les boîtiers. En réunissant les fonctions de mixeur et de splitter dans un même châssis rackable, il s'intègre facilement dans une régie, une armoire technique ou un rack de scène, tout en restant simple à prendre en main. Sa conception met l'accent sur la lisibilité des réglages et sur une connectique adaptée aux environnements professionnels.
Dans une gamme orientée " utilitaire pro ", ce type d'appareil occupe une place stratégique : il sert autant au sous-mixage qu'à la distribution multi-zones, avec une logique de fonctionnement par canaux qui permet d'adapter le routage à chaque scénario, sans recâblage complexe.
Pour qui et pour quels usages ?
Le MSR 6226 s'adresse aux installateurs, aux techniciens son, aux exploitants de lieux (bars, restaurants, commerces, salles polyvalentes) et à toute structure qui doit router un signal proprement entre plusieurs points (diffusion, enregistrement, retours, zones). En sonorisation live, il devient un allié pratique pour créer un sous-mix stéréo à partir de plusieurs sources ligne, ou pour alimenter plusieurs destinations avec un même signal.
En installation, il facilite la mise en place d'un système audio distribué : diffusion d'ambiance par zones, renvoi vers plusieurs amplis, ou séparation d'un signal principal vers différents équipements. Son format 19 pouces et son faible encombrement le rendent particulièrement pertinent dès que l'espace en rack est compté.
Fonctionnalités clés : mixage 6-en-2 et distribution 2-en-6
Mode mixeur : additionner jusqu'à 6 sources de manière contrôlée
En configuration mixeur, le MSR 6226 permet de mixer jusqu'à six canaux avec une approche claire : chaque voie dispose de son contrôle de niveau, d'un réglage de panoramique/balance et d'un indicateur de niveau à 8 LED. Cette combinaison est idéale pour équilibrer plusieurs sources (lecteurs, sorties de console, matrices, signaux ligne) et produire une sortie stéréo cohérente.
La sortie Main LR est dédiée à la sommation et à l'envoi d'un signal stéréo vers une destination unique (ampli, système de diffusion, enregistreur, traitement). Un contrôle de niveau et un indicateur à 4 segments LED sont également présents sur la section Main, pratique pour garder un oeil sur le niveau global.
Mode splitter : distribuer un signal vers plusieurs destinations
En configuration splitter, l'appareil excelle pour la distribution. L'entrée Main LR peut alimenter les sorties individuelles afin d'envoyer un signal vers plusieurs destinations via les sorties XLR de chaque voie. C'est une solution particulièrement efficace pour la diffusion multi-zones en environnement commercial, ou pour dupliquer un signal vers différents racks, amplificateurs ou points d'écoute.
Le point fort du MSR 6226 réside dans son commutateur MODE en façade sur chaque voie : vous adaptez canal par canal la logique de travail, ce qui ouvre la porte à des montages hybrides (certaines voies en mixage, d'autres en distribution) selon l'organisation de votre système audio.
Connectique et intégration : un rack 19 pouces pensé pour durer
La connectique arrière est conçue pour les standards pro : XLR sur les voies 1 à 4, et Jack 6.35mm TRS symétrique sur les voies 5 et 6. Le châssis métal avec oreilles de rackage assure une intégration fiable en rack, tandis que les dimensions compactes (483 x 44.5 x 183.5 mm) et le poids (2.2 kg) facilitent l'installation dans des espaces techniques contraints.
Caractéristiques techniques
Architecture et modes
Mixeur/splitter audio polyvalent pour applications d'installation
6 canaux mono indépendants avec contrôle de niveau, panoramique/balance, indicateur de niveau LED 8 segments et fonction mixage/splittage
Réglage indépendant de chaque voie en mode mixage ou splittage
LED d'indication de mode sélectionné sur chaque voie
Connectique
Entrées / sorties des voies 1 à 4 : connecteurs XLR
Entrées / sorties des canaux 5 et 6 : connecteurs TRS symétriques (Jack 6.35mm)
1 entrée et 1 sortie stéréo XLR avec contrôle de niveau et indicateur de niveau LED 4 segments
Performances audio (ligne)
Rapport signal/bruit : > 92dB (Ligne)
Atténuation diaphonique : > 65dB (Ligne)
DHT (Distorsion harmonique totale) : < 0,005% (Ligne)
Construction et format
Châssis métal avec oreilles de rackage
Format rackable 19 pouces
Dimensions : 483 x 44.5 x 183.5 mm
Poids : 2.2 kg
Alimentation
Consommation électrique : 18W
Alimentation : 220-250V ~ 50Hz
