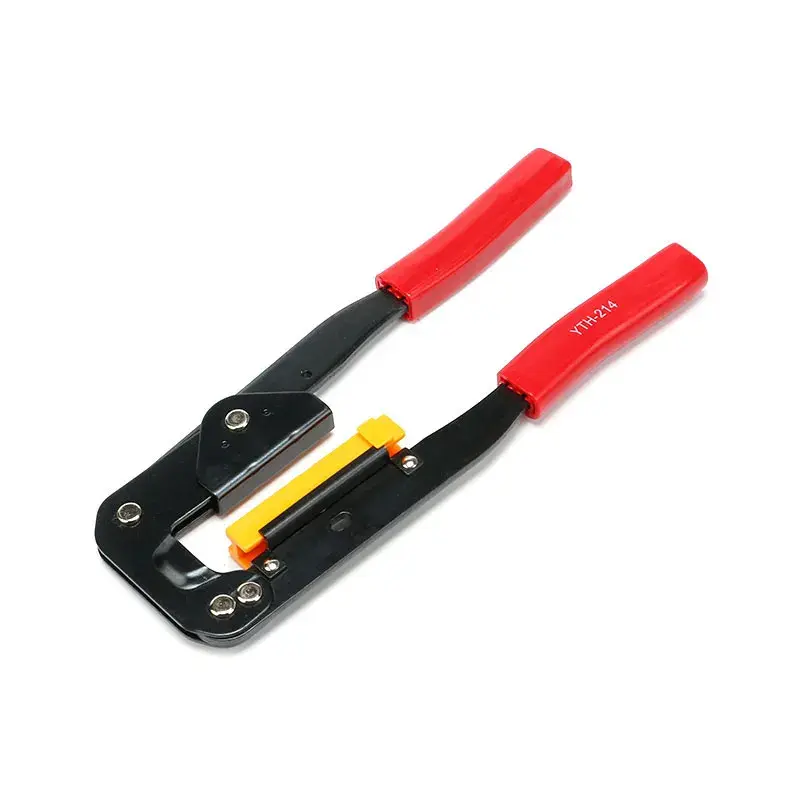

Outil de sertissage de câble FC YTH-214 outil de sertissage de câble pince de sertissage de câble informatisée outil pour sertir les bornes FC.

Utilisation de l'outil de sertissage pour fabriquer un câble plat Hub, un connecteur IDC sur le câble ruban, un fil d'ordinateur

Pour sertir IDC-TYPE des connecteurs sur le câble ruban, sertir de la hauteur 6mm distance à 27.5mm (largeur max.55mm)

Instruction:

1. Insérez le gros câble dans le connecteur IDC.

2. Placez le connecteur IDC assemblé sur l'adaptateur approprié. Vous pouvez utiliser cet outil avec ou sans adaptateur, en fonction de la hauteur ou de la largeur des connecteurs. Pour l'adaptateur LS-214, un côté convient à une largeur de connecteur jusqu'à 6mm et l'autre côté est de 10mm.

3. Mettez l'adaptateur et fixez-le sur la mâchoire.

4. Pressez les poignées jusqu'à ce qu'il s'arrête pour sertir le connecteur.
